Potřeboval jsem filtr na 1296 MHz. Inspiroval jsem se u Vládi OK1VPZ, ale vyrobil jsem ho z mědi síly 0,5 mm a 12 mm trubiček.
Trochu jsem laboroval se SW od VK3UM, vystříhal a naohýbal potřebné díly. Při letování jsem zjistil, že to není ideální materiál.
Po prohřátí to okamžitě oxiduje a přjení další části je problematické, navíc dno se má snahu vyboulit.
Na pájení jsem si musel půjčit 150 W pájku a sejně to nestačilo, tak jsem na to navíc foukal horkým vzduchem.
Přílišnou oxidaci jsem vyřešil postříbřením. Použil jsem sříbřicí lázeň od firmy Elchemko. Nejdřív se mě nedařilo,
ale když jsem ji nechal ohřát na topení, tak už to fungovalo perfektně.
Rezonátory jsem udělal 48 mm dlouhé a do volného prostoru jsem dal teflonové válečky.
Po kunzultaci s Vláďou OK1VPZ jsem je zredukoval a nechal na nich jen opravdu nutný materiál (zvětšil by se průchozí útlum).
Filtr mi naladil Jirka OK1DCI. Bylo to úplně neuvěřitelné, trvalo to několik vteřin.
Parametry:
Průchozí útlum: 1,8 dB
Šířka pro pokles 3 db: 20 MHz
útlum proti propustné části na 1268 MHz: 41 dB
útlum proti propustné části na 1324 MHz: 33 dB

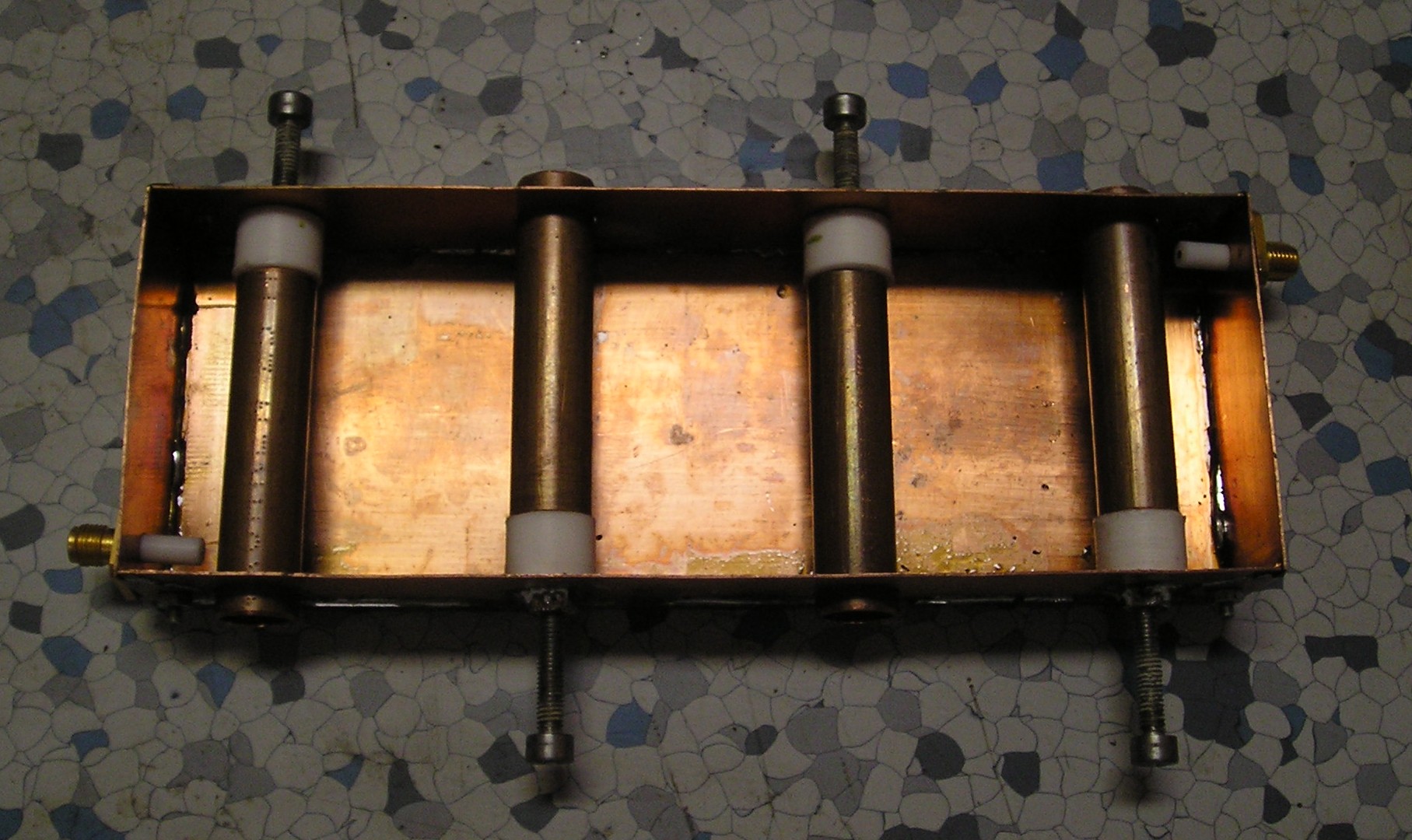

Po zaletování jsem to hned fotil ještě horké, proto je to na kachlíku. Na fotce to vypadá zoxidovaně, ale okem to bylo ok.
